ORC一体式发电站

  • 编　　号：
  • 详细说明
  • 技术参数

详细说明：

ORC一体式发电站应用条件

热水：温度在55℃~250℃

烟气：温度≥250℃

低压蒸汽：压力≤4Bar(a)

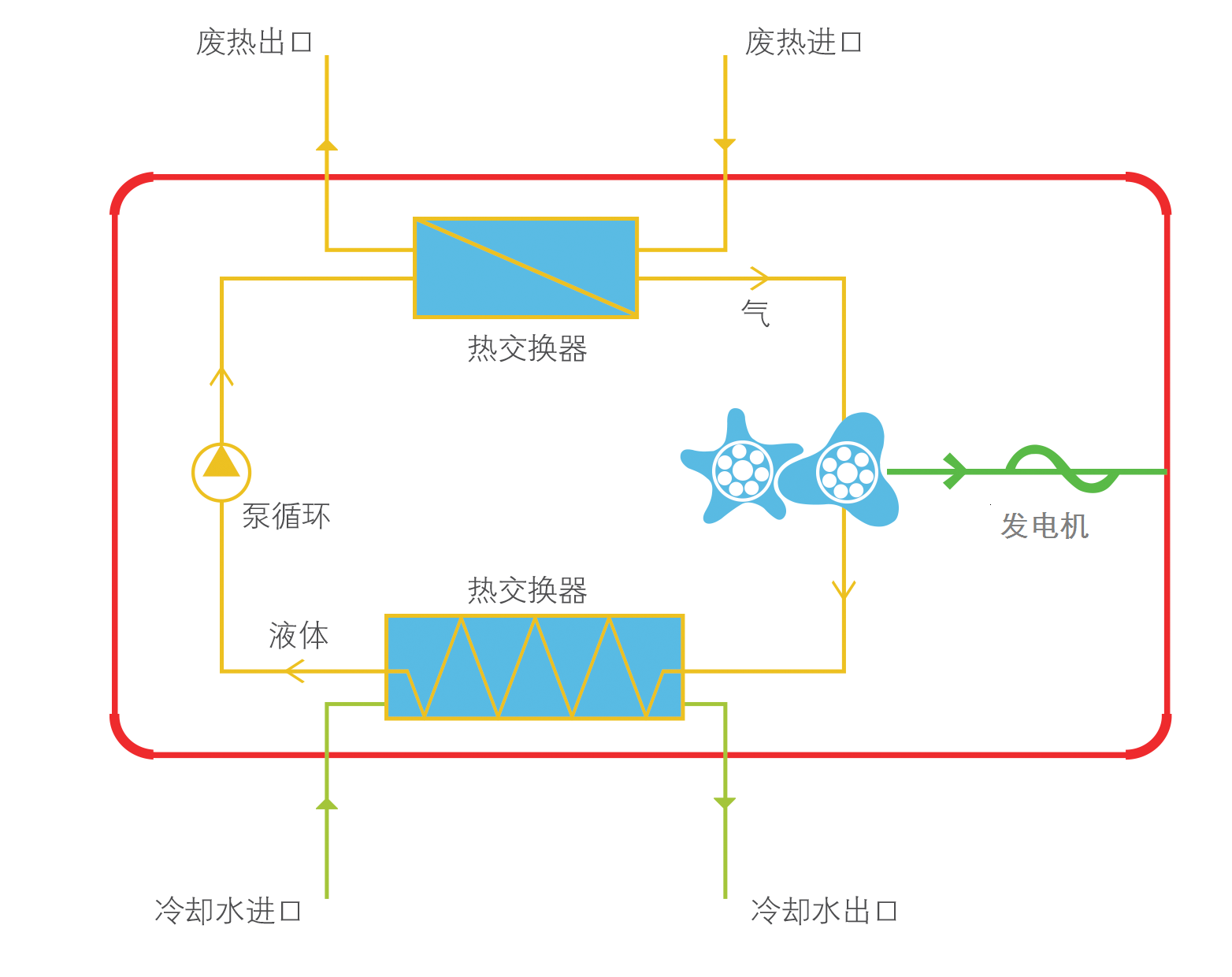

ORC一体式发电站工作原理

液态的有机工质经冷媒泵进入热交换器，吸收废热的热量后转变为高温高压的有机工质蒸气，蒸气推动螺杆膨胀机做功，输出的动能驱动发电机实现发电，膨胀机出口的低压有机工质蒸气进入冷凝器放热，冷凝为液体有机工质，如此往复循环实现了热能与动能的转换。

ORC一体式发电站特点

● 无油系统，无需复杂和昂贵的油分离器；
● 体积小，噪音低；
● 热源范围广；
● 不同工况适应能力强；
● 采用SRM-i型线技术，机械效率更高；
● 良好的密封性，故障率低；
● 设备紧凑，占地少，工程施工量少；
● 维护费用低，操作方便简单；
● 性能稳定，热回收率高；

● 实现远程控制，无人值守。

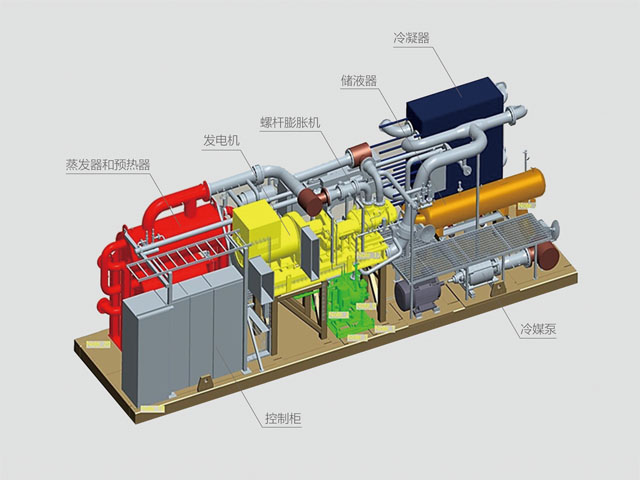

ORC一体式发电站主要结构

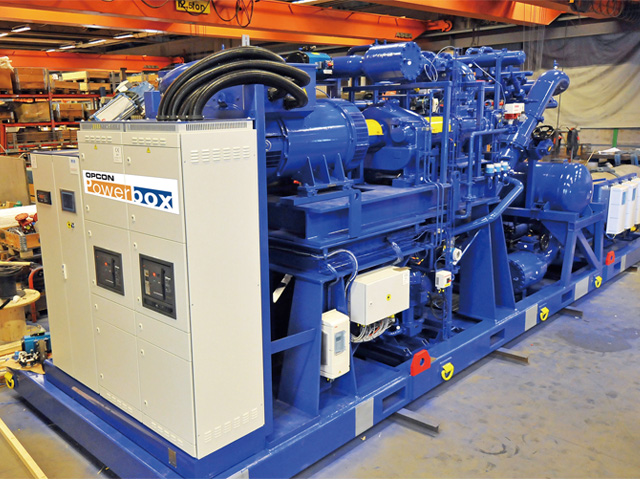

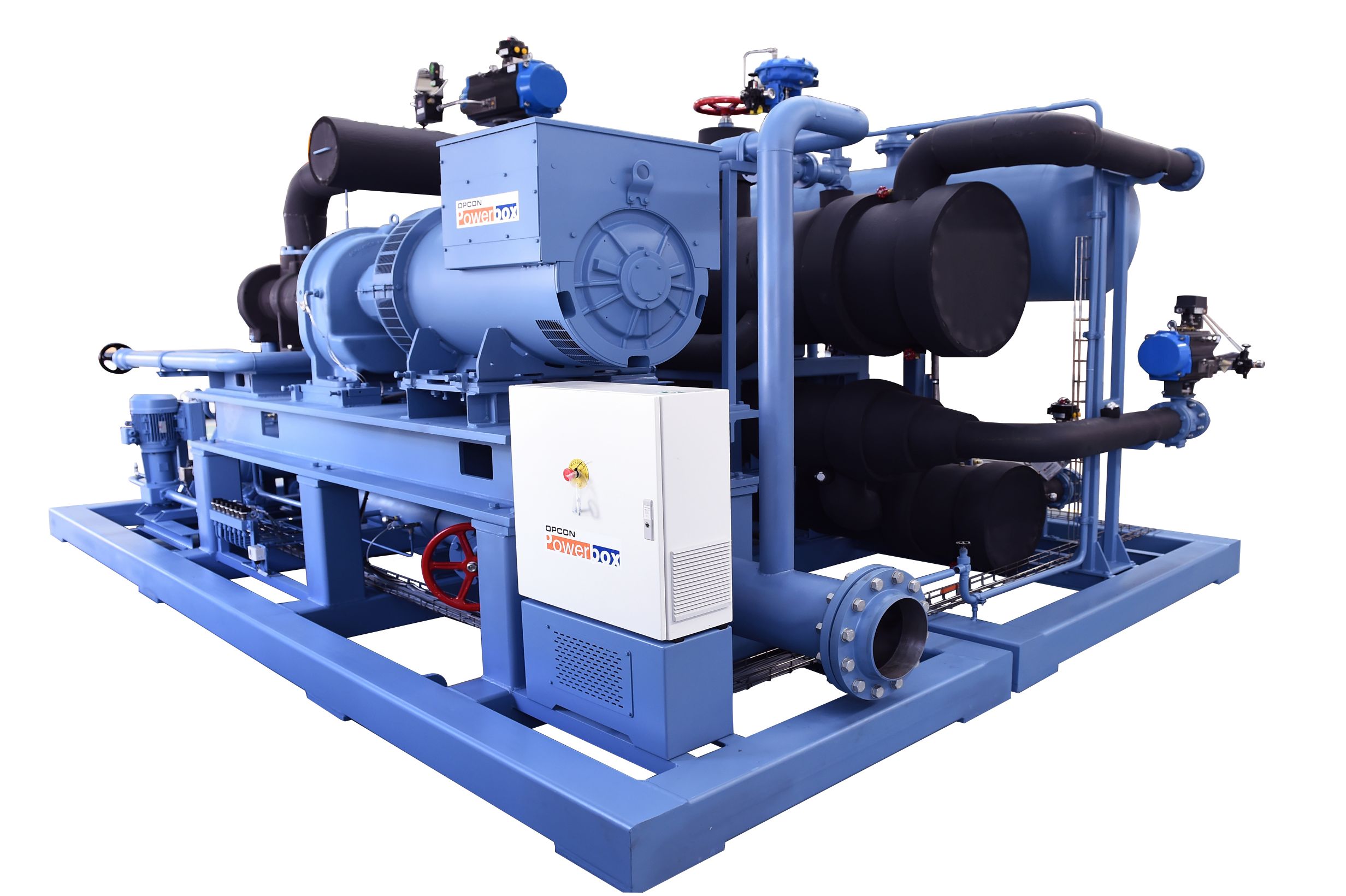

ORC一体式发电站样机

技术参数：

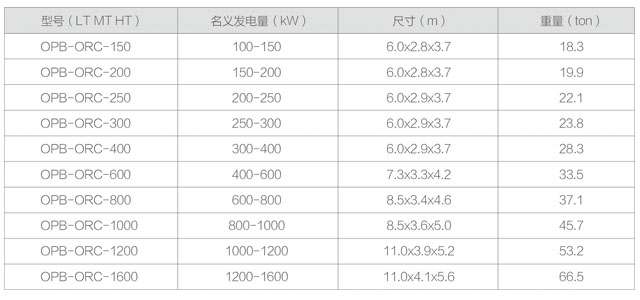

ORC一体式发电站技术参数表

注：数据仅供参考，以每个案例实际设计为准。

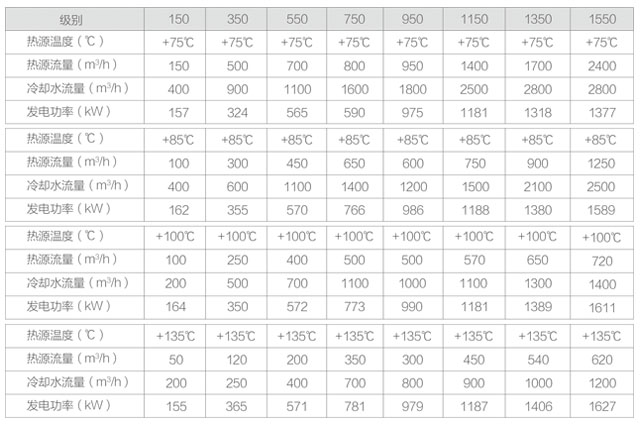

Opcon Powerbox ORC系列性能数据参考


备注：以上表格为Opcon Powerbox ORC系列不同性能等级的举例参考。
由于Opcon Powerbox产品的灵活性，还有很多其他不同的性能等级。
